Slouží pro jednoduchý a rychlý výpočet hmotnosti plechů a profilů vč. nátěrové plochy, času pálení, tryskání, broušení a řezání.
Zadávání údajů
Formulář obsahuje tři karty:
Zadávání údajů
- Tloušťka, Šířka, Délka - udává sílu, šířku a délku plechu.
- Počet hořáků - lze zadat počet hořáků pro pálení, má vliv na čas pálení
- Propal - určuje, zda se bude připočítávat k šířce a délce plechu materiál potřebný pro propal, má vliv na výslednou hmotnost
- Mezikruží - počítá hmotnost a čas pálení mezikruží, místo šířky a délky plechu se zadává vnitřní a vnější průměr (otvor se odečítá od výsledné hmotnosti mezikruží)
- Pálit otvory - umožňuje zadat počet a průměr otvorů pro pálení, má vliv na čas pálení, otvory se neodečítají od hmotnosti.
Výsledek:
- Hmotnost (kg): udává celkovou hmotnost v kg pro nastavenou hustotu (pro celkový počet ks)
použitý vzorec: (délka+propal)*(šířka+propal)*tloušťka*hustota
Poznámky! výpočet mezikruží udává čistou hmotnost
Pálené otvory se od hmotnosti neodečítají - Nátěrová plocha (m2): udává celkovou plochu pro nátěr, u mezikruží je započítána i plocha vnitřního průměru
Pálené otvory se nezapočítávají do výpočtu plochy - Čas pálení (min): udává čas pálení pro pálení plamenem– čas pálení je počítán vzorcem: celková délka pálení v m * čas pálení za metr + počet propalů (propaly se počítají jen při pálení otvorů a při pálení mezikruží) . Viz Editace pálení
Pro jiné metody pálení (laserem apod.) je k dispozici nový vylepšený modul Pálení plechů - Čas tryskání (min): udává čas tryskání v závislosti na nastavené čistotě povrchu (čas tryskání * nátěrová plocha)
- Čas broušení (min): udává čas broušení podle vzorce: čas broušení za metr * délka v metrech Viz: editace – Normativy broušení (není započítán čas manipulace)

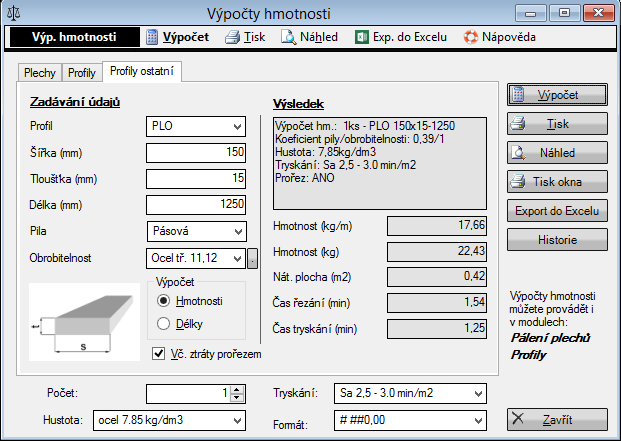

2.-3. Profily, Profily ostatní - slouží pro výpočet hmotnosti/délky, nátěrové plochy, času řezání a tryskání profilů
Zadávání údajů
- Profil, Rozměr, Tloušťka/Šířka - zde se vybere požadovaný profil a jeho rozměr
- Délka/Hmotnost - zadává se délka nebo hmotnost profilu v závislosti na nastavení výpočtu
- Pila/koeficient - zde se vybere typ pily a její koeficient pro čas řezání
- Obrobitelnost/ koeficient - zde se vybere obrobitelnost a koeficient materiálu, má vliv na čas řezání
- Prořez - určuje, zda se bude připočítávat materiál potřebný pro prořez profilu, má vliv na výslednou hmotnost/délku
- Výpočet hmotnosti/délky - určuje, zda chceme vypočítat hmotnost nebo délku profilu
Výsledek
- Hmotnost (kg/m): udává hmotnost jednoho metru profilu
- Hmotnost (kg): udává celkovou vypočtenou hmotnost profilu
- Nát. plocha (m2): udává celkovou nátěrovou plochu profilu
- Čas řezání (min): udává celkový čas řezání profilu
- Čas tryskání (min): udává celkový čas tryskání profilu
Další nastavení výpočtů
- Počet– zde se nastaví požadovaný počet kusů – výsledek se tímto počtem násobí
- Hustota materiálu - zde vybereme materiál a jeho hustotu pro výpočet hmotnosti
- Tryskání - zde vybereme požadovanou výslednou kvalitu tryskaného materiálu

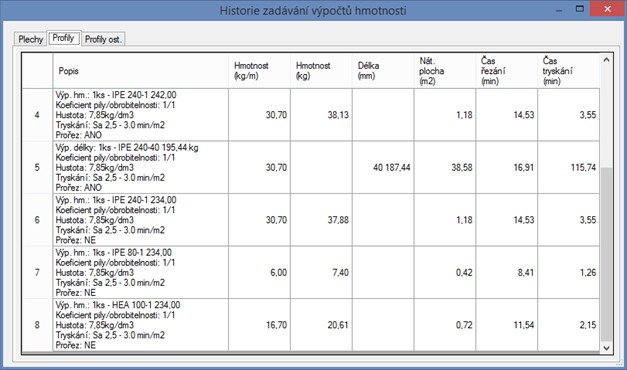

Historie
Zobrazí historii provedených výpočtů hmotnosti
