Slouží pro výpočet času svařování a spotřeby svařovacího drátu v závislosti na typu a rozměru svaru a jeho délce.
Menu
- Soubor
- Nový úkon: vyvolá dialogové okno pro zadání nového úkonu
- Otevřít: umožní otevřít již uloženou kalkulaci
- Uložit: uloží zadanou kalkulaci
- Uložit jako …: uloží kalkulací jako jinou
- Naposledy otevřené: zobrazí seznam naposledy otevřených kalkulací
- Export: zobrazí formulář s nastavením exportu
- Správa šablon: zobrazí seznam uložených šablon daného modulu
- Zavřít: zavře modul
- Vyčistit: vymaže zadané data v mřížce
- Tisk: vytiskne zadané data
- Náhled: zobrazí náhled před tiskem
- Obnovit: znovu přepočte zadané úkony - po změně (editaci) údajů
- Export: zobrazí formulář s nastavením exportu
- Nápověda: zobrazí nápovědu k danému modulu

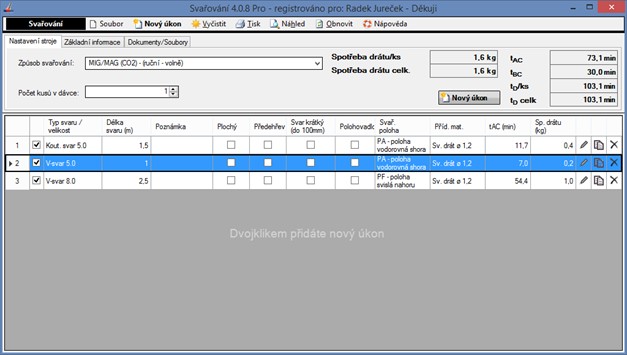

Popis formuláře
- Způsob svařování: nastavuje se způsob svařování (platí pro všechny položky) – další způsoby svařování lze zadat pomocí editace normativů – viz karta „Editace“ – „Editace svařování“
- Počet kusů v dávce: zadává se počet vyráběných kusů
- Vlastní přirážky, koeficienty: seznam vlastních přirážek a koeficientů
- Nový úkon: vyvolá dialogové okno pro zadání nového úkonu
- tAC: čas jednotkový včetně přirážky za směnový čas
- tB: čas dávkový
- tD/kus: čas na jeden kus v dávce tj: tAC + (tB/poč. ks)
- tD: dávkový čas celkem tj: (tAC * poč. ks) + tB
- Spotřeba drátu (kg): zobrazí vypočtenou hmotnost svař. drátu na jeden kus v dávce
- Spotřeba drátu celk.(kg): zobrazí celkovou vypočtenou celkovou hmotnost svař. drátu
Popis sloupců
- Zahrnout do výpočtu: při zatrhnutí (výchozí stav) započítá daný úkon
- Typ svaru/velikost: typ a velikost svaru
- Délka svaru (m): délka svaru v metrech
- Poznámka: vlastní volitelný text
- Plochý: plochý svar (má vliv na spotřebu materiálu)
- Předehřev: předehřev svaru (má vliv na čas svařování)
- Svar krátký (do 100 mm): krátké svary do 100 mm (má vliv na čas svařování)
- Polohovadlo: svařování v polohovadle (má vliv na čas svařování)
- Svař. poloha: zadaná poloha svařování (má vliv na čas svařování)
- Příd. mat: vybraný druh přídavného materiálu (má vliv na čas svařování)
- Čas svařování tAC: celkový jednotkový čas včetně přirážky za směnový čas (pro celkový počet úkonů)
- Spotřeba (kg): celková spotřeba svařovacího drátu v kg
- Čas tBC: čas dávkový pro daný úkon
- Editovat: zobrazí se okno s možností upravit vybraný úkon
- Kopírovat: vytvoří kopii vybraného úkonu
- Odstranit: odstraní vybraný úkon
