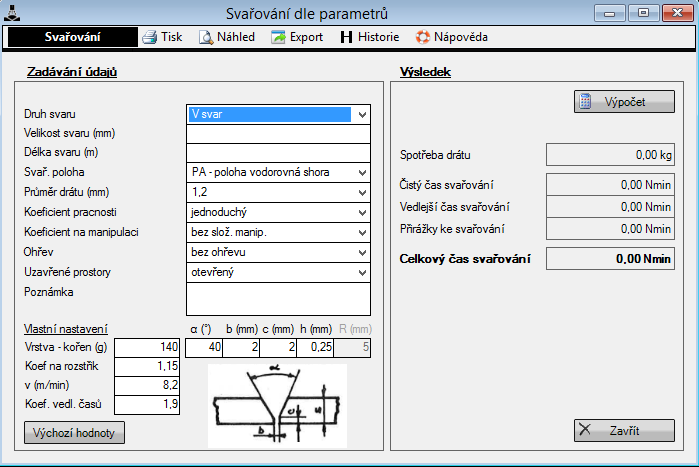

Modul pro výpočet času svařování dle vlastních parametrů
Zadávání údajů:
- Druh svaru: vybere se požadovaný druh svaru
- Velikost svaru: zadá se požadovaná velikost svaru v mm
- Délka svaru: zadá se požadovaná délka svaru v metrech
- Svař. poloha: zadá se svař. poloha
- Průměr drátu: zadá se průměr drátu
- Koeficient pracnosti: vybere se potřebná pracnost
- Koeficient na manipulaci: vybere se způsob manipulace se svařencem
- Ohřev: vybere se ohřev dle potřeby
- Uzavřené prostory: vybere se koeficient na uzavřené prostory
- Poznámka: poznámka pro daný výpočet
Vlastní nastavení:
- ɑ (°): úhel rozevření ve stupních
- b (mm): styčná mezera (I svar), kořenová mezera (ostatní svary)
- c (mm): výška stupení svarové plochy
- h (mm): výška převýšení svaru
- R (mm): rádius (pro U svary)
- Vrstva- kořen (g): kořenová vrstva v gramech (výchozí 140 g)
- Koef. na rozstřik: koeficient na rozstřik kovu
- v (m/min): podávací rychlost drátu
- Koef . vedl. časů: koeficient pro vedlejší časy
Výsledek:
- Spotřeba drátu: vypočtená spotřeba drátu v kg
- Čistý čas svařování: vypočtený čistý čas svařování v Nmin
- Vedlejší čas svařování: vypočtený vedlejší čas svařování (dle koef. vedl. časů)
- Přirážky ke svařování: čas přirážek ke svařování dle zadaných koeficientů (pracnosti, manipulace, ohřev, uzavřené prostory)
- Celkový čas svařování: vypočtený celkový čas svařování v Nmin
