Modul pro výpočet spotřeby času frézování.
Menu
- Soubor
- Nový úkon: vyvolá dialogové okno pro zadání nového úkonu
- Nastavit výchozí nástroje:
- Nastavit výchozí nože/vrtáky/závitníky/frézy/vše: ve všech vhodných úkonech nastaví výchozí nástroj (dle nastavení výchozího nástroje dle stoje, případně dle nastavení výchozího nástroje pro klasiku nebo CNC)
- Otevřít: umožní otevřít již uloženou kalkulaci
- Uložit: uloží zadanou kalkulaci
- Uložit jako …: uloží kalkulací jako jinou
- Naposledy otevřené: zobrazí seznam naposledy otevřených kalkulací
- Export: zobrazí formulář s nastavením exportu
- Správa šablon: zobrazí seznam uložených šablon daného modulu
- Zavřít: zavře modul
- Vyčistit: vymaže zadané data v mřížce
- Tisk: vytiskne zadané data
- Náhled: zobrazí náhled před tiskem
- Obnovit: znovu přepočte zadané úkony - po změně (editaci) údajů
- Export: zobrazí formulář s nastavením exportu
- Nápověda: zobrazí nápovědu k danému modulu

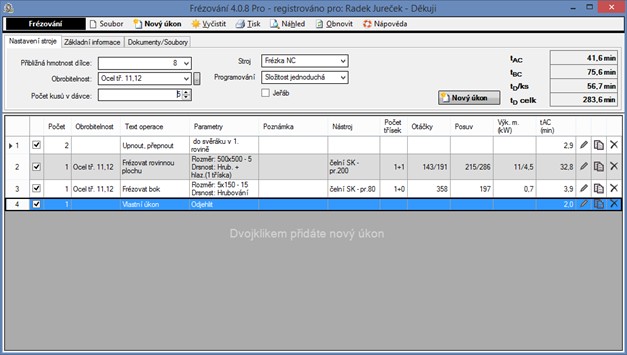

Popis formuláře
- Přibližná hmotnost dílce: zadává se přibližná hmotnost obráběného dílu – má vliv na čas upínání a přepínání
- Obrobitelnost : zadává se obrobitelnost daného materiálu – má vliv na čas obrábění
- Počet kusů v dávce: zadává se počet vyráběných kusů
- Stroj: zadává se druh/ typ stroje (pro každý typ stroje lze nastavit jiné koeficienty)
- Jeřáb: zadává se při použití jeřábu - má vliv na čas upnutí a přepnutí
- Programování : zadává se programování pro daný výrobek – má vliv na přípravný čas. Jen pro NC.
- Vlastní přirážky, koeficienty: seznam vlastních přirážek a koeficientů
- Nový úkon: zobrazí se okno s nastavením parametrů požadované operace
- tAC: čas jednotkový včetně přirážky za směnový čas
- tB: čas dávkový
- tD/kus: čas na jeden kus v dávce tj.: tAC + (tB/poč. ks)
- tD: dávkový čas celkem tj.: (tAC * poč. ks) + tB
Popis sloupců
- Zahrnout do výpočtu: při zatrhnutí (výchozí stav) započítá daný úkon
- Počet: počet stejných úkonů
- Text operace: základní text operace (frézovat rovinnou plochu, bok, drážku apod.)
- Parametry: podrobné parametry úkonu (rozměr, typ frézy, drsnost)
- Obrobitelnost: obrobitelnost materiálu daného úkonu
- Poznámka: vlastní volitelný text
- Nástroj: vybraný typ a průměr nástroje
- Vc (m/min): řezná rychlost (hrubování/hlazení)
- Ap (mm): max. hloubka třísky (hrubování/hlazení)
- Počet třísek: počet třísek daného úkonu (hrubování+hlazení)
- Počet přejetí: počet přejetí nástroje na šířku obrobku (hrubování hlazení)
- Otáčky: vypočtené otáčky frézy dle průměru, řezné rychlosti a obrobitelnosti materiálu (hrubování / hlazení)
- Max. otáčky: nastavené maximální otáčky daného stroje
- Posuv: u frézování udává posuv frézy (hrubování / hlazení) v mm/min, u vrtání a vyvrtávání udává posuv mm/otáčku
- Výkon motoru (kW): udává doporučený výkon motoru při trvalém zatížení 60% hrubování / hlazení)
pokud je vypočtený výkonu motoru překračuje výkon stroje, je nutné zmenšit průměr frézy! - tA11: čas obsluhy a měření (pro celkový počet úkonů)
- ts: strojní čas (pro celkový počet úkonů)
- tAC: čas jednotkový včetně přirážky za směnový čas (pro celkový počet úkonů)
- tBC: čas dávkový pro daný úkon (připočítává se k celkovému TBC času)
- Editovat: zobrazí se okno s možností upravit vybraný úkon
- Kopírovat: vytvoří kopii vybraného úkonu
- Odstranit: odstraní vybraný úkon
